壓力開關是一種當其輸入達到某個設定的流體壓力時閉合電觸點的裝置。它旨在增加或減少接觸壓力。大多數壓力開關使用隔膜或波紋管作為傳感元件。傳感元件的偏轉用于激活一個或多個開關觸點以指示警報或啟動控制動作。因此，壓力開關用于保證設備的正常運行和人員的安全。由于壓力開關在無數住宅和工業系統中扮演的不同角色，目前存在各種開關。

　　一、壓力開關的工作原理是什么？

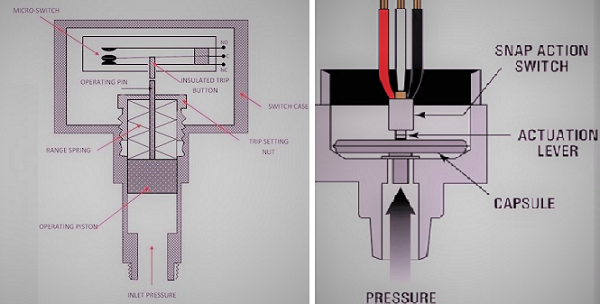

　　大多數壓力開關使用隔膜或波紋管作為傳感元件。傳感元件的偏轉用于激活一個或多個開關觸點以指示警報或啟動控制動作。壓力開關的工作原理與繼電器開關相同。上圖是壓力開關的剖視圖。輸入（入口壓力）施加到操作活塞的底部。由于入口壓力，活塞頂著量程彈簧向上推動。可調節量程彈簧的張力，使其在所需壓力或設定值下壓縮。當達到設定點壓力時，操作銷會擊中微動開關上的跳閘按鈕并進行切換。常開(NO)觸點將變?yōu)殚]合狀態，而常閉(NC)觸點將打開。通過調節行程設定螺母來設定微動開關的壓力。此行程設置螺母可調節量程彈簧的張力。例如，如果順時針轉動螺母，壓力跳閘會更高。壓力開關的主要部件是，

　　微動開關：微動開關用于壓力開關工作時接通或斷開電路。對于低電壓和低電流操作，請使用帶金觸點的微動開關。對于更高電壓和更高電流的應用，請使用帶有銀觸點的微動開關。如橫截面所示，它是一個單刀雙擲開關（SPDT）。該開關由一個常開(NO)觸點和一個常閉(NC)觸點組成。當壓力觸點激活時，NO閉合，NC斷開。

　　絕緣脫扣按鈕：絕緣脫扣按鈕使壓力開關開關的常開（NO）和常閉（NC）觸點。

　　操作銷：上圖所示，操作銷安裝在操作活塞上。當入口壓力變化時，活塞移動。結果，操作銷向上或向下移動。當它向上移動時，它會接觸跳閘按鈕。當它向下移動時，它將與跳閘按鈕斷開連接。

　　行程設定螺母（量程螺絲）：行程設定螺母又稱量程螺絲，用于調節壓力開關的設定點。該功能是通過改變量程彈簧的壓縮來實現的。如果行程設定螺母更多地壓縮量程彈簧，則壓力開關的設定點會很高。

　　范圍彈簧：范圍彈簧為預壓縮彈簧。開關操作的壓力由量程彈簧產生的力決定。

　　操作活塞：操作活塞與壓力開關接觸。過程壓力作用于活塞操作的區域。因此，它會產生與范圍彈簧相反的力。

　　外殼或開關盒：外殼或開關盒定義為裝有微動開關等附件的外殼。開關外殼通常由鋁或鋼制成。

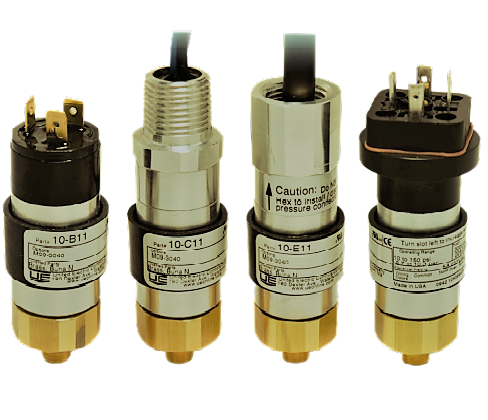

　　二、壓力開關的種類有哪些？

　　壓力開關大致分為兩種，

　　機電式壓力開關：機電式壓力開關采用多種傳感器。它增加了開關的相對精度和壽命。

　　固態壓力開關：固態壓力開關的功能不僅包括正常的開/關操作，還包括數字顯示，提供數字輸出或模擬輸出。固態壓力開關具有一個或多個開關點。

　　三、如何校準壓力開關？

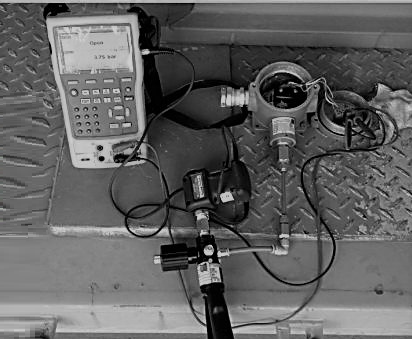

　　上圖顯示了壓力開關的校準。所需設備包括萬用表、壓力開關、手動泵和壓力表。

　?。?）壓力開關校準所需材料：

　　萬用表

　　壓力開關

　　手泵

　　壓力計

　　數據表

　　（2）校準壓力開關的步驟是什么？

　　首先從過程中取出壓力開關。

　　連續連接氣源和萬用表，檢查變化。

　　然后慢慢增加壓力，直到達到設定點。

　　NO（常開）轉NC（常閉）時萬用表蜂鳴，可寫入讀數。

　　現在您可以慢慢降低壓力，直到蜂鳴聲停止。重點是壓降。

　　重復上述過程，計算上升和下降壓力的差值，稱為死區。

　　四、壓力開關的優點是什么？

　　壓力開關用于日常生活情況，例如控制泵入洗衣機的水量，或游泳池過濾器和空調系統的正確運行。

　　在工業上使用的優勢，比較范圍可以從控制鍋爐壓力。

　　壓力開關用于確保各種陸上和船用液壓系統的安全運行。

　　這些是壓力開關的優點。由于應用的不同，目前有不同類型的壓力開關可用。

　　五、壓力開關的應用有哪些？

　　壓力開關的應用如下，

　　壓力開關廣泛應用于石油和天然氣行業。

　　壓力開關用于壓力機、注塑成型等。

　　壓力開關用于各種醫療設備，如監測氧氣輸送系統的進氣壓力。

　　采用液壓和氣動壓力開關控制貨車安全氣囊和列車制動壓力。

　　壓力開關在汽車應用中用于監測發動機油、動力轉向和變速器。

　　在易燃環境中使用帶有重型外殼的防爆壓力開關，以防止火災。
